Hochpräzises Rhomboid-Prisma

Die Rhomboid-Prisma-Anwendung für Rhomboid-Prisma steuert und lenkt den optischen Pfad, ohne ihn zu beeinflussen die Bildrichtung. Sie können verwendet werden, um eine optische Mittellinie für die Lichtstrahlfaltung und stereoskopisch zu verschieben Systeme unterschiedlicher Größe.
  • Produktherkunft:

    China
  • Hafen:

    Fuzhou China
  • Vorlaufzeit:

    4 working weeks
  • Zahlung:

    T/T Payment, Western Union
Anfrage jetzt
  • Beschreibung

1. Was ist ein Rhomboid-Prisma?


Rhomboid-Prismen werden verwendet, um einen einfallenden Strahl ohne Winkelabweichung oder Orientierungsänderung zu verschieben. In Bildgebungsanwendungen verschiebt das Rhomboid-Prisma die optische Achse, ohne das Bild zu invertieren.

2. Wie werden rhmboide Prismen eingesetzt?

Rhomboid-Prismen für Anwendungen in der Optik, Bildgebung und Photonik.


Rhomboid Prisms Rhomboid Prisms


Spezifikationen:

material: n-bk7 grade ein optisches glas
Maßtoleranz: +/- 0,1 mm
Oberflächenqualität: 60-40
Ebenheit: λ/4@632.8nm
Winkeltoleranz: ± 3 Bogenminuten
Abschrägung: schützend
Beschichtung: optional


Teil Nr. L x T (mm) h (mm) θ
urhp001 5,0 x 5,0 7.1 45 °
urhp002 10,0 x 10,0 14.2 45 °
urhp003 15,0 x 15,0 21.2 45 °
urhp004 20,0 x 20,0 28.3 45 °
urhp005 25,0 x 25,0 35.4 45 °

eine Nachricht schicken
Wenn Sie Probleme bei der Nutzung der Website oder unserer Produkte haben, schreiben Sie bitte Ihre Kommentare oder Vorschläge auf, wir werden Ihre Fragen so schnell wie möglich beantworten! Vielen Dank für Ihre Aufmerksamkeit!
Wenn Sie Fragen oder Anregungen haben, hinterlassen Sie uns bitte eine Nachricht, wir werden Ihnen so schnell wie möglich antworten!
verwandte Produkte
bk rechtwinklige prismen mit ar beschichtung
bbar beschichtete Hypotenuse-Winkelprismen
rechtwinklige Prismen werden normalerweise zum Biegen von Bildpfaden oder zum Umlenken von Licht um 90 ° verwendet. rechtwinklige Prismen sind Prismen mit einem Winkel von 90 °. rechtwinklige Prismen erzeugen in Abhängigkeit von der Ausrichtung des Prismas invertierte oder umgekehrte Bilder für Linkshänder. Die Verwendung von zwei rechtwinkligen Prismen zusammen ist ideal für Bild- oder Strahlversatzanwendungen. Diese Prismen werden auch als Bildreflexions- oder Reflexionsprismen bezeichnet.
Eckwürfelprismen mit schwarzer Bemalung
Eckwürfel-Retroreflektorprismen n-bk7
Eckwürfelprisma auch Retroreflektor genannt. es hat drei senkrecht zueinander stehende Flächen und eine hypotenuse Fläche. Durch die Hypotenuse eintretendes Licht wird von jeder der drei Oberflächen der Reihe nach reflektiert und tritt unabhängig von der Ausrichtung des einfallenden Strahls parallel zum eintretenden Strahl durch die Hypotenusenfläche aus. Aufgrund seiner besonderen Leistung wird es häufig zur Entfernungsmessung, optischen Signalverarbeitung und zum Lasern eingesetzt.
hochpräzise Penta-Prismen
n-bk7-Penta-Prismen
Pentaprismen werden verwendet, um rechte Winkel in optischen Systemen zu definieren. Pentaprismen, die rechtshändige Bilder liefern, weisen eine Strahlabweichung von 90 ° auf. Pentaprismen sind fünfeckige Prismen, die von leichten Bewegungen nicht beeinflusst werden. uni optics bietet eine Vielzahl von Pentaprismen für eine optimale Leistung im ultravioletten (UV), sichtbaren oder infraroten (IR) Spektrum.
Strahlteiler-Penta-Prismen
mgf2-beschichteter Pentaprisma-Strahlteiler
Strahlteiler-Pentaprisma Durch Hinzufügen eines Keils und teilreflektierende Beschichtung auf einer der geneigten Oberflächen kann das Pentaprisma als Strahlteiler verwendet werden. Ein Transmissions- / Reflexionsverhältnis (t / r) von 50/50 oder andere Werte für das Strahlteiler-Pentaprisma sind auf Anfrage erhältlich.
Quarzglas keilt Prismen
n-bk7 und Quarzglas-Keilprismen
Das Keilprisma ist ein optisches Element mit ebenen geneigten Flächen, wobei die Flächen normalerweise in sehr kleinen Winkeln zueinander geneigt sind. es lenkt das Licht zu seinem dickeren Teil. Keilprismen können als isolierende Komponenten verwendet werden. Keile können auch verwendet werden, um eine kleine Abweichung zu erzeugen, die keine Rückkehr zur Quelle ermöglicht.
Taubenprismen und Dachprismen
BK7 und Quarzglas-Taubenprismen
erfunden von h.w. Taube, Taubenprismen sind auch bekannte Umkehrprismen. Wenn das Prisma um seine Längsachse gedreht wird, dreht sich das durch das Prisma betrachtete Bild mit der doppelten Prismadrehzahl. Dies ist eine ungewöhnliche und manchmal nützliche Eigenschaft für spezielle Anwendungen. Eintritts- und Austrittsfläche sind entspiegelt.
Dispersionsprismen
30 ° - 60 ° - 90 ° Littrow-Dispersionsprismen
Dispersionsprismen werden in Anwendungen verwendet, bei denen das einfallende Licht in seine Wellenlängenkomponenten zerlegt werden muss. Wenn beispielsweise weißes Licht in ein Dispersionsprisma eintritt, wird es in seine drei Komponenten unterteilt: Rot, Grün und Blau. Dispersionsprismen sind ideal für die Spektroskopie oder das Laser-Tuning.
bk7 anamorphotische Prismen
Hochleistungs-anamorphes Prisma
Die anamorphotischen Prismen werden paarweise verwendet, um die Größe des Eingangsstrahls entlang einer Achse zu vergrößern, während die andere Achse unverändert bleibt. Die elliptischen Laserdiodenstrahlen können nahezu kreisförmig übertragen werden.

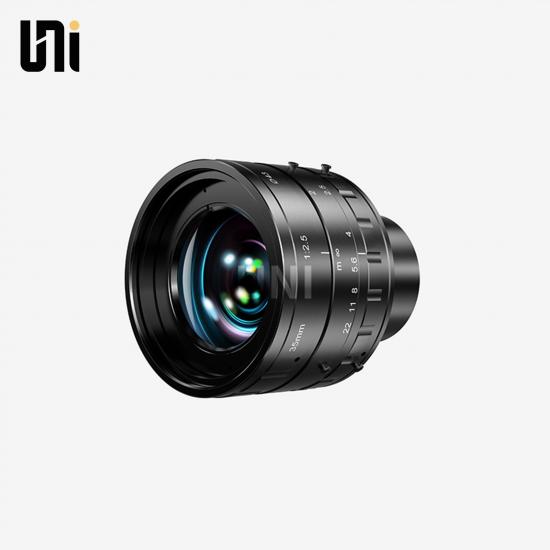

UN-TFA3528C-10MP
UN-TFA3528C-10MP

Kompaktes FA- Objektiv der Taurus-  Serie  ( 10 MP)

Modell

UN-TFA3528C -10MP

Brennweite

35 mm

Öffnung

F2.8-16

Bildformat

2,3

Montieren

C



Feldwinkel

T x H x V (°)



2/3

1/2

1/3"

D

18,39 °

1 3 . 4 °

10,1 °

H

14,8 °

1 0 . 8 °

8,10 °

V

11,1 °

8,10 °

6,10 °

Optische Verzerrung

-0. 172 %y=5,5 mm

-0,0 77 %y=4,5 mm

-0,0 45 %y=4,0 mm

MOD

0,2m~

Abmessungen

Φ 28 * 36,17 mm

FlanschBFL

17,526 mm

Hintere Brennweite _ _ _

13,63 mm

Betrieb

Manuelle Iris

Manueller Fokus

Design-Wellenlänge

420–1000 nm

Thread filtern

M27xP0,5


Laserfenster
Hochleistungs-Laserlinienfenster

1 、 Was ist Laser Windows?


Laserschutzfenster (Laserschutzglas, Schutzfilter oder Schweißschutzfenster) werden eingesetzt, um die hohen Kosten der Laseroptik zu sparen.


2 、 Wofür werden Laserfenster verwendet?


Diese Fenster werden normalerweise in Laserschneidanwendungen, Laserschweißmaschinen verwendet, um die hochpräzise Beschädigung der Laseroptik durch Materialspritzer zu vermeiden.


3 、 die Hauptmerkmale der Laserfenster von uni optics


hohe übertragung

hohe Schadensschwelle

geringe Streuung

geringe Absorption

ausgezeichnete Filmdichte

ausgezeichnete Umweltstabilität


Laser Windows Laser Windows

typische spezifikationen:

Abmessung: 4mm-80mm, rund oder quadratisch

material: bk7, quarzglas, znse ... etc.

Oberflächenqualität: 10/5

Oberflächenebenheit: lambda/10@632.8nm

Parallelität: 30 "

Rauheit: 3a

metallisch beschichtete Spiegel
n-bk7 metallisch beschichteter Spiegel

1 、 Welche metallisch beschichteten Typen kann uni-optics liefern?


uni-optics bietet hauptsächlich vier Beschichtungsarten an, darunter:

1) UV-verstärktes Aluminium: Ravg & gt; 85% von 250nm bis 400nm

2) geschütztes Aluminium: ravg & gt; 87% von 400nm bis 800nm

3) geschütztes Silber: ravg & gt; 95% von 400 nm bis 20 um

4) geschütztes Gold: ravg & gt; 98% von 650nm bis 16um



2 、 Was sind die Merkmale eines metallisch beschichteten Spiegels?


metallisch beschichtete Spiegel haben viele wichtige Eigenschaften:

breiter Spektralbereich

unempfindlich gegenüber Einfallswinkel und Polarisationszustand

kostengünstig

nicht dauerhaft

relativ geringes Reflexionsvermögen

Niedrige Laserschadensschwelle


3 、 was kann uni optics für sie tun?


gemeinsame Spezifikationen:

Substratmaterialien: n-bk7, Quarzglas, Pyrex® Floatglas

Maßtoleranz: +/- 0,1 mm

Oberflächenqualität: 60-40

Parallelität: 3 ’

Ebenheit: λ / 4 pro 25 mm bei 633 nm

Abschrägung: schützend

eine Oberfläche: polierte und metallische Beschichtung

die andere Oberfläche: fein gemahlen


Hinweis : Aluminium ist der am weitesten verbreitete Metallreflexionsfilm, von nahem UV bis nahem IR, mit hohem Reflexionsvermögen und mit geringem Kosten. Silber hat ein höheres Reflexionsvermögen im sichtbaren und nahen Infrarotbereich als der Aluminiumfilm, aber das Silber im sichtbaren und nahen Infrarotbereich Luft wird schnell oxidieren, Farbe verdunkeln, macht die Filmleistung und Festigkeit schnell abnehmen. Goldfilm hat eine Eine gute Konsistenz mit hohem Reflexionsvermögen im nahen, mittleren und fernen Infrarotbereich kann die Wärmestrahlung steuern effektiv, aber es ist relativ weich, leicht Blutergüsse und sollte sehr auf Sauberkeit achten, und die Kosten sind sehr hoch.




Plankonvexe Kreiszylinderlinsen
optische plankonvexe Rundzylinderlinsen aus Glas
Plankonvexe Zirkurlar-Zylinderlinsen eignen sich für die Linienabbildung oder uniaxiale Vergrößerung in einer Vielzahl von Anwendungen. Diese Linsen können mit anderen Linsen kombiniert werden, um komplexe Abbildungssysteme zu bilden.
